Inserttechnik im Kunststoff-Spritzguss
Die beste Lösung bei kleinen Stückzahlen
Manuell hergestellte Spritzgussteile
Inserttechnik für kleine StückzahlenAutomatisierung aus Prinzip? Nicht bei uns. Manchmal ist eine manuelle Produktion die bessere Wahl für Spritzgussteile.
Verschiedene Einlegeteile automatisch umspritzen? Das lohnt sich erst bei hohen Stückzahlen. Im Prototypenstadium mit kleinen Auflagen verzichten wir daher auf eine komplette Automatisierung und setzen stattdessen im Spritzguss auf Inserttechnik.
Die Einlegeteile werden von Hand in die Formen eingelegt und anschließend umspritzt. Damit ist die Inserttechnik ein ebenso hochwertiges wie rentables Verfahren für kleinere Stückzahlen.

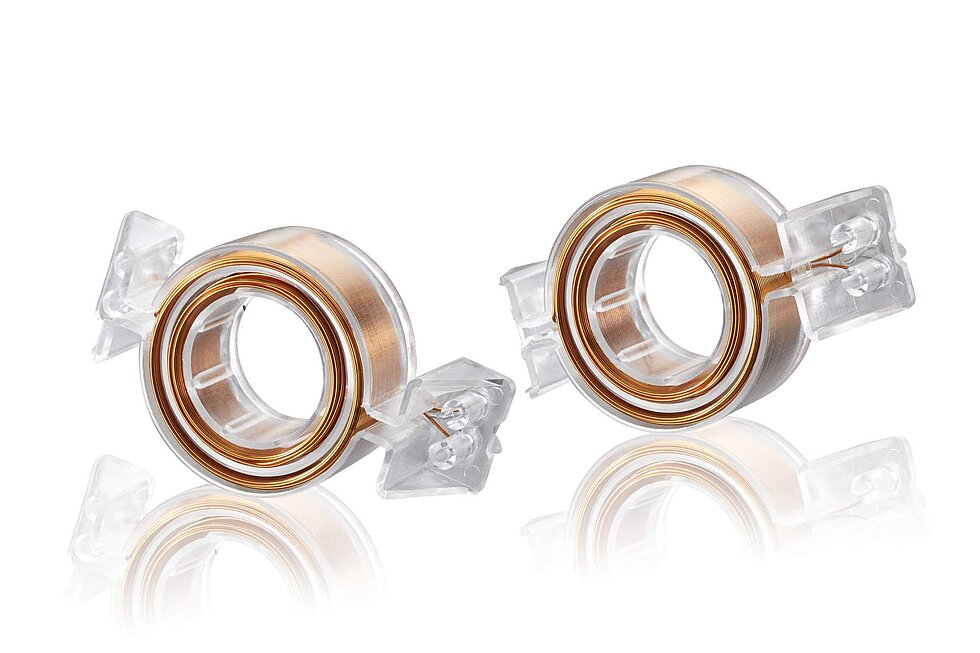

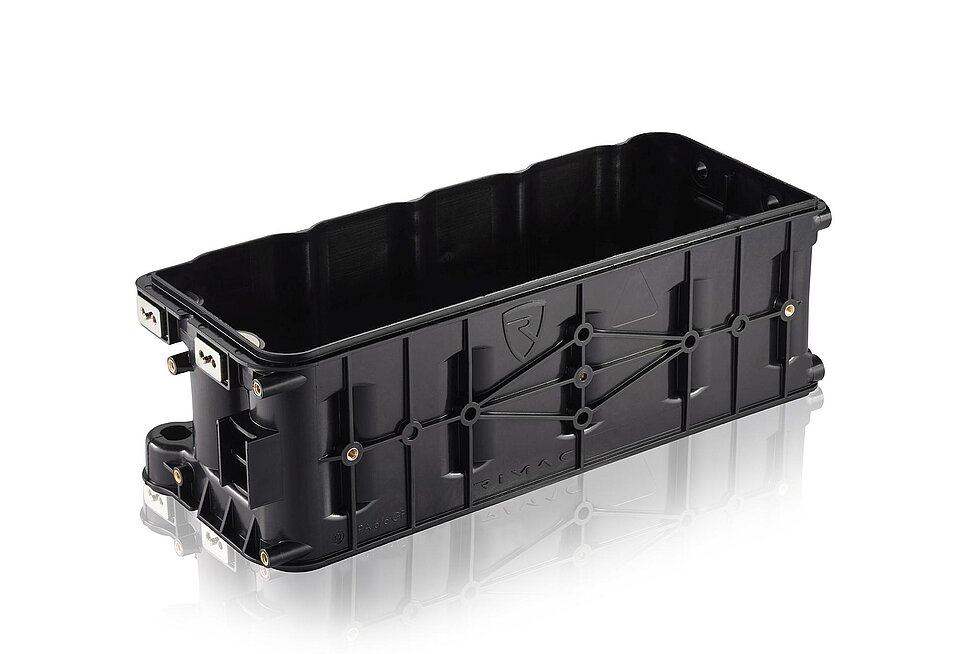

Beispiele für Spritzgussteile mit Inserttechnik
Vorteile der Inserttechnik
Erstaunliches Preis-Leistungsverhältnis bis 5.000 StückViele Bauteile werden heute so konzipiert, dass sie mehrere Aufgaben auf einmal übernehmen. Anschraub- und Gewindebuchsen oder Steckkontakte werden z. B. direkt in das Kunststoffteil integriert.
Im Spritzgussprozess werden diese nach Einlegen in das Werkzeug umspritzt, sodass sie später Teil eines "Hybridbauteils" sind.
Im Prototypenspritzguss oder Kleinserienspritzguss wird aus wirtschaftlichen Gründen auf ein automatisches Einlegen verzichtet.
Insbesondere im Bereich bis 5.000 Stück wartet Solidtec mit einem erstaunlichen Preis-Leistungsverhältnis auf. Sie interessieren sich für den Spritzguss mittels Inserttechnik? Dann nehmen Sie Kontakt zu uns auf!
Ideale Lösung für Elektromobilität
Besonders im Zuge vieler Neuentwicklungen auf dem Gebiet der Elektromobilität hat die Solidtec GmbH mit ihrer Inserttechnik diverse Projekte tatkräftig unterstützt und einen breiten Erfahrungsschatz aufgebaut.

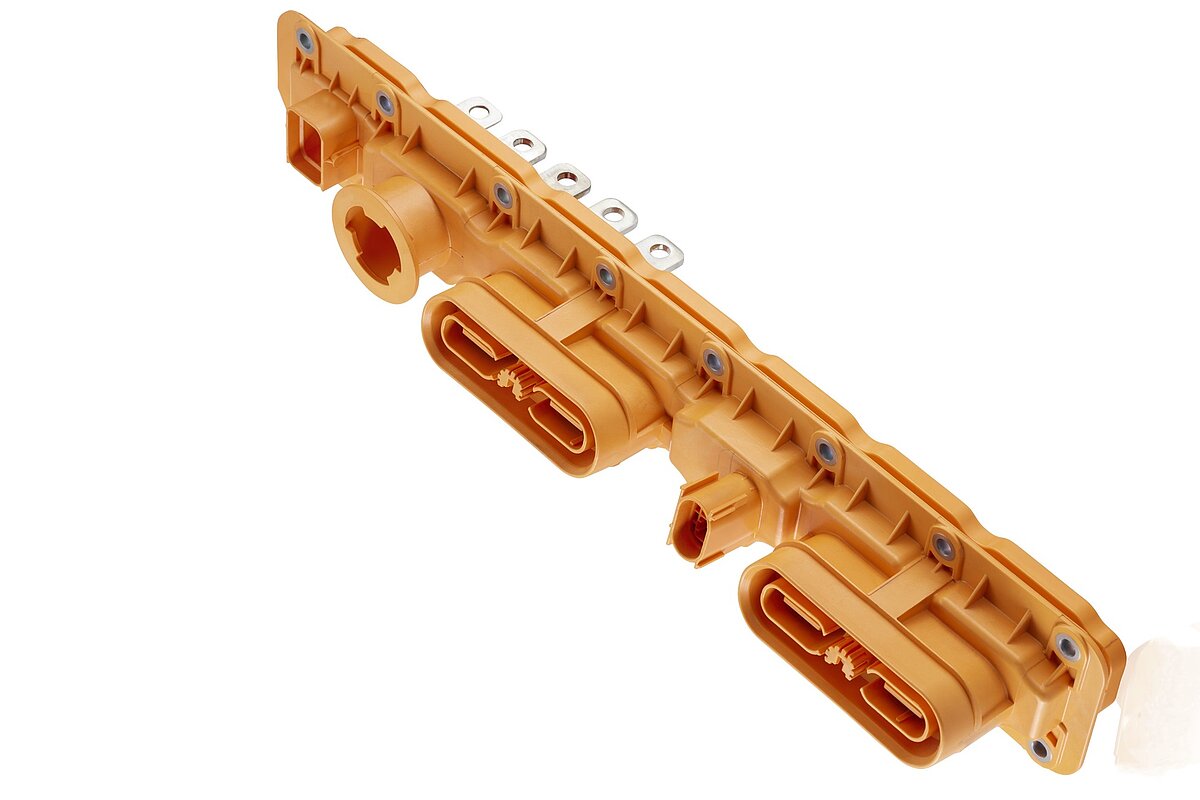

Dazu zählen die Umspritzung von Stromschienen, welche außer am Kontaktbereich überall von Kunststoffmaterial eingebettet sein müssen, fertig konfektionierter Kontaktträger am Kabelabgang oder die Aufspritzung von Fixierungstüllen auf Kabelleitungssätzen.
Wir haben unsere Technik zum Einlegen von Stromschienen, Steckkontakten, Stanzgittern oder Gewindebuchsen perfektioniert und produzieren Ihre Bauteile mittels Einlegen per Hand auf Vertikal- und Horizontalspritzgussmaschinen.
Beratungstermin vereinbaren
Sie benötigen Kunststoffteile mit eingelegten Metallteilen, Gewindebuchsen o.ä. für besondere Anforderungen?
Dann kann die Inserttechnik das richtige Verfahren sein. Nehmen Sie Kontakt zu uns auf!
Für Funktionsmuster und Ansichtsexemplare zum Testen eignet sich unser Prototypenspritzguss.
Alternativ kann das Rapid Prototyping mit Additive Manufacturing eine passende Wahl sein.
Häufige Fragen zur Inserttechnik im Spritzguss
FAQWelche Teilemengen sind mit Inserttechnik möglich? Für welche Branchen eignet sich das Verfahren? Hier finden Sie Antworten auf häufige Fragen zur Inserttechnik im Kunststoff-Spritzguss.
Das Spritzgussverfahren ermöglicht es, Metalleinleger wie Gewindebuchsen, Kontakte oder Stromschienen direkt in Kunststoffbauteile zu integrieren. Dadurch entstehen funktionale Bauteile mit hoher Stabilität und integrierten technischen Eigenschaften.
Bei der Inserttechnik werden vorgefertigte Einlegeteile wie Metallbuchsen, Kontakte oder Stanzgitter in ein Spritzgusswerkzeug eingelegt und anschließend mit Kunststoff umspritzt. So entstehen Bauteile, die mechanische Stabilität und funktionale Eigenschaften in einem Prozess vereinen.
Die Inserttechnik eignet sich für Bauteile, bei denen mechanische Verbindungen, elektrische Kontakte oder Verstärkungen direkt integriert werden sollen. Typische Anwendungen sind Gewindeeinsätze, Kontaktträger oder Bauteile mit integrierten Stromführungen.
Besonders im Bereich Elektromobilität bietet die Inserttechnik entscheidende Vorteile, etwa bei der Umspritzung von Stromschienen, Kontaktträgern oder Kabelkomponenten. Darüber hinaus wird das Verfahren in vielen technischen Branchen eingesetzt.
Die manuelle Produktion von Spritzgussteilen mit Inserttechnik eignet sich erfahrungsgemäß bis zu einer Ausbringungsmenge von etwa 5.000 Stück und bietet in diesem Bereich ein sehr gutes Preis-Leistungs-Verhältnis.
Inserttechnik ist besonders bei kleineren bis mittleren Stückzahlen wirtschaftlich sinnvoll, wenn eine Automatisierung des Einlegeprozesses nicht erforderlich oder wirtschaftlich darstellbar ist.
Für sehr kleine Stückzahlen empfiehlt sich der Prototypenspritzguss. Bei größeren Mengen kommt in der Regel der Kleinserien-Spritzguss oder eine automatisierte Lösung zum Einsatz.
Ja, nahezu alle gängigen Buchsen oder Gewindebuchsen können in das Spritzgusswerkzeug eingelegt und umspritzt werden. Die Einlegeteile können entweder beigestellt oder gemeinsam mit passenden Standardkomponenten ausgewählt werden.
Wenn Bauteile vollständig von Kunststoff umschlossen sein müssen, wird häufig ein zweistufiger Spritzgussprozess eingesetzt. Zunächst wird ein Vorspritzling erstellt, der die Einlegeteile fixiert. Anschließend erfolgt ein zweiter Umspritzvorgang, um alle Bereiche vollständig zu umschließen und die exakte Positionierung sicherzustellen.
