Produktbeispiele
Teile aus dem Kleinserien-Spritzguss
Beispiele unserer Fertigungskompetenz
Gerne zeigen wir Ihnen aussagekräftige Beispiele unserer Fertigungskompetenz im Kleinserien-Spritzguss.
Eine besondere Rolle nimmt der Collethalter, unsere Eigenentwicklung für schnelle Werkzeugwechsel, ein.
Branchenspezifische Lösungen und konkrete Anwendungszwecke finden Sie hier.
Sehen Sie sich im Folgenden ausgewählte Produkte mit Angaben zu Material, Maßen, Gewicht und Spritzgussverfahren an.
Schienbeinschoner
Schienbeinschoner aus TPE
Stückzahlen bis 50.000
Material
TPE
Spritzgussverfahren
vollautomatisch

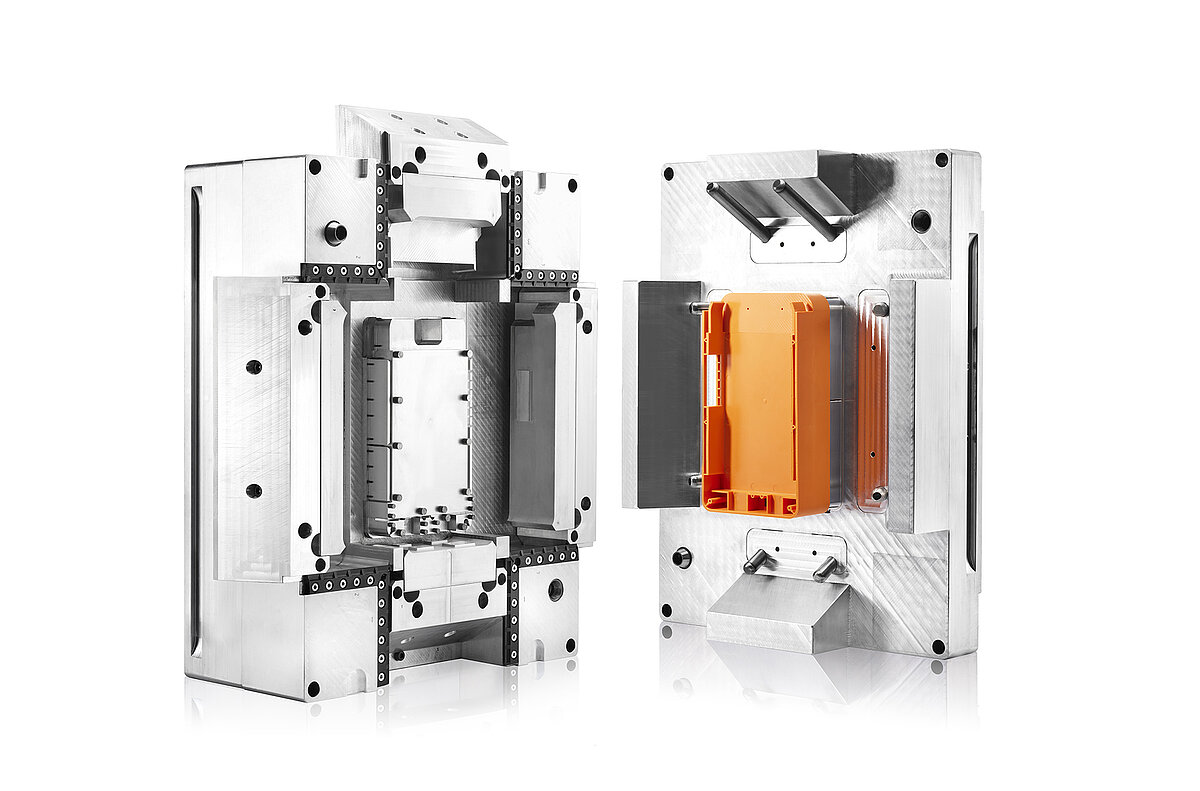

Akkugehäuse für Elektrobooster
Akkugehäuse für Elektrobooster im Straßen-Rennwagen mit extremen mechanischen Anforderungen.
32 Einlegeteile, Stückzahlen bis 5000 Stück
Material
Material PA66 mit 50 % Langglasfaser
Spritzgussverfahren
vollautomatisch
Motorstarter-Gehäuse (teils poliert)
Hochwertiges Gehäuse für Motorstarter aus PC
Stückzahlen bis 20.000
Material
Flammgeschütztes PC
Spritzgussverfahren
vollautomatisch
Spulenkörper aus PC
Umspritzung von bestücktem Spulenkörper aus PC
Vorspritzling für Spulenumspritzung
Material
PC
Maße
30 mm Durchmesser
Gewicht
10 g
Spritzgussverfahren
vollautomatisch
Clip mit Filmscharnier
Clip mit Filmscharnier, optimiert auf Schnappfunktion (PA6)
Halter mit Filmscharnier
Material
PA6
Maße
60 x 35 x 20mm
Gewicht
20 g
Spritzgussverfahren
vollautomatisch
Spulenkörper aus PPS
Spulenkörper mit Wicklungsspulen aus PPS GF40
Spulenkörper mit sehr kleinen Wicklungsrillen
Material
PPS GF40
Maße
25 mm Durchmesser
Gewicht
7 g
Spritzgussverfahren
vollautomatisch
Zweifachumspritzung von Stanzgittern
Mehrfachumspritzung von Stanzgittern aus PA6 GF25
Stanzgitter in Vorspritzling gefasst und nachträglich inkl. Einlegeteil umspritzt.
Material
PA6 GF25
Maße
30 mm Durchmesser
Gewicht
85 g
Spritzgussverfahren
Umlegeverfahren
2-Komponenten-Bauteil (Verschlusskappe)
2-Komponenten-Spritzgussbauteil (hart-weich), hergestellt im Tandemspritzgussverfahren aus ABS-TPE
Hart-Weichkomponenten Bauteil
Material
ABS-TPE
Maße
30 mm Durchmesser
Gewicht
15 g
Spritzgussverfahren
Tandemspritzguss
Collethalter aus POM
Collethalter aus POM
Eigenentwicklung
Material
POM
Maße
30 - 110 mm
Gewicht
10 - 130 g
Spritzgussverfahren
vollautomatisch
Kontaktträger mit Metalleinlegebuchsen
Umspritzung von Metalleinlegebuchsen
Umspritzung von Einlegeteilen mit Hochtemperatur-Kunststoff
Material
PPS GF40
Maße
55 x 30 x 20mm
Gewicht
25 g
Spritzgussverfahren
halbautomatisch
2-Komponenten-Bauteil (Surfbrett-Finne)
2-Komponenten-Spritzgussbauteil aus PA und TPE (hart-weich), hergestellt im Umlegeverfahren
Surfbrett-Finne mit weichem Kantenschutz
Material
PA, TPE
Maße
60 x 90 x 5mm
Gewicht
90 g
Spritzgussverfahren
Umlegeverfahren
2-Komponenten-Bauteil (Lüftungsklappe)
Lüftungsklappe aus PA66-TPE, 2-Komponenten-Spritzguss, hergestellt im Umlegeverfahren
Hart-Weichkomponenten Bauteil
Material
PA66-TPE
Maße
125 x 60 x 10mm
Gewicht
95 g
Spritzgussverfahren
Umlegeverfahren
Griffschalen
Griffschalen mit strukturierter Oberfläche aus transluzentem PC
Oberflächennarbing im Werkzeug eingebracht
Material
PC
Maße
100 x 55 x 25mm
Gewicht
40 g
Spritzgussverfahren
vollautomatisch
Halter für MRT-Köpfe
Halter für MRT-Köpfe aus PC
hoch präzises Bauteil
Material
PC
Maße
80 x 160 x 20mm
Gewicht
100 g
Spritzgussverfahren
vollautomatisch
Gehäusebaugruppe
Gehäusebaugruppe aus ABS und TPE
Gehäuseober und -unterteil mit Rundum-Dichtung
Material
ABS, TPE
Maße
280 x 95 x 50mm
Gewicht
220 g
Spritzgussverfahren
vollautomatisch
Lassen Sie sich überzeugen
Sie wünschen weitere Beispiele aus unserer Produktion oder möchten ein Projekt anfragen?
Wir sind für Sie da – von der ersten Idee bis zur Serienfertigung.
Kontaktieren Sie uns telefonisch unter +49 6071 9229-0, per Mail an info@solidtec.de oder nutzen Sie unser Kontaktformular.

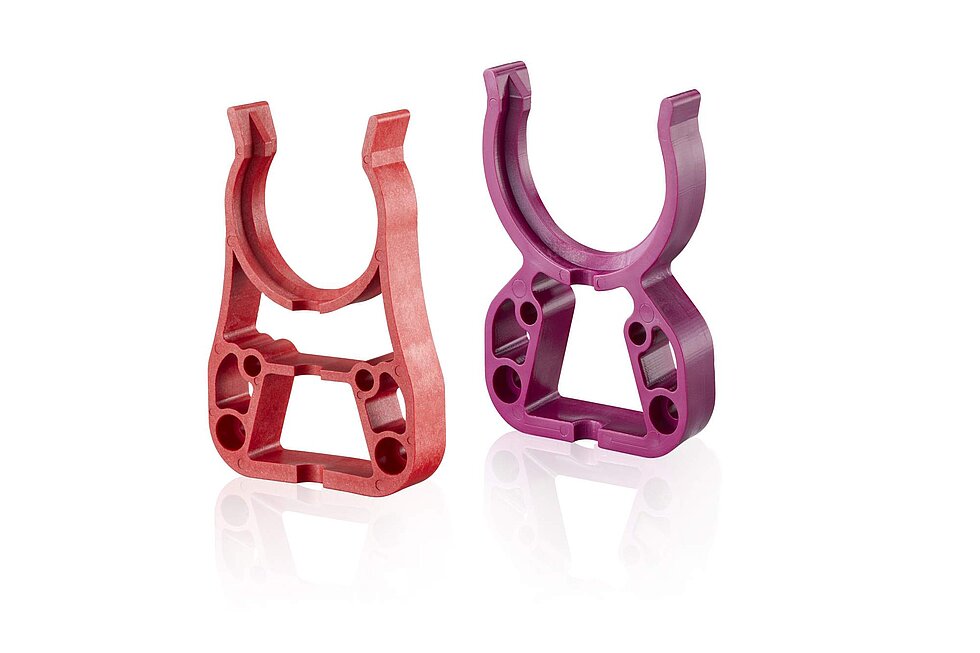

Unser Collethalter
Für störungsfreie Werkzeugwechsel in CNC-FräsmaschinenKleine Details spielen in Produktionsprozessen oft eine entscheidende Rolle. Auch beim CNC-Fräsen, wo Werkzeugwechsel wie geschmiert laufen sollten. Im Alltag führen sie aber oftmals zu ebenso ärgerlichen wie überflüssigen Produktionsunterbrechungen.
Ein Problem, das sich lösen lässt, ganz einfach mit unserem ursprünglich für den Eigenbedarf entwickelten Collethalter. Im Spritzguss aus POM gefertigt sorgt er inzwischen in vielen CNC-Fräsmaschinen für vollautomatische, störungsfreie Werkzeugwechsel – dank bestechender Gleiteigenschaften, absoluter Zuverlässigkeit und einfacher Montage.
Vertrauen Sie auf unseren Bestseller, der aus der Praxis für die Praxis entwickelt und optimiert wurde.
Die Lösung für störungsfreie Werkzeugwechsel
Zuverlässig, präzise, günstigUnseren Collethalter aus POM erhalten Sie in folgenden Größentypen:
- ISO 30
- HSK 25
- HSK 30
- HSK 40
- HSK 50
- HSK 63
- HSK 100
- BT 30
- WK 19 (Jäger)
Sie benötigen eine spezielle Abmessung oder Oberfläche? Dann sprechen Sie mit uns über Ihren Collethalter. Wetten, dass wir Ihr Anforderungen schnell und zuverlässig umsetzen können?
Zur korrekten Abwicklung Ihrer Anfrage benötigen wir Angaben zum gewünschten Produkt, zur Menge und Ihre vollständige Anschrift.
Senden Sie uns eine E-Mail an info@solidtec.de oder nutzen Sie unser Kontaktformular:
